系統概述

• 礦用智能化激光火情束管監測系統，可以實現煤礦采空區、密閉區、工作面等區域煤自然發火的精準監測和預測、預警，及時掌握自然發火情況。

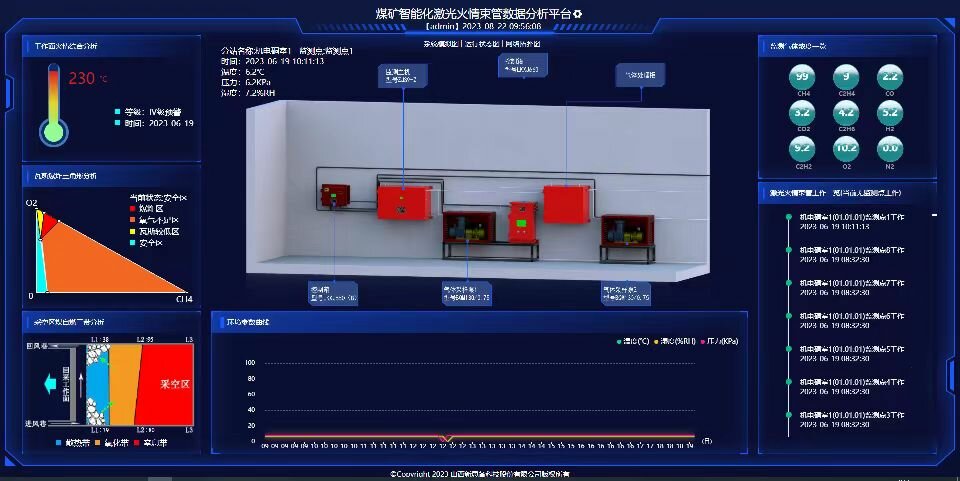

• 利用成熟穩定的TDLAS激光氣體吸收光譜技術，監測主機安裝于井下，通過束管抽氣采樣的方式，在線監測密閉區、工作面、采空區等區域的九種特征氣體體積比濃度，激光檢測技術測量精度高、性能穩定，對標志煤自燃氧化進程的特征氣體組分實現精準監測。針對待測區域煤層自然發火的特性，提供定制化的煤礦火情趨勢精準預測、預警分析服務，包括：多氣體濃度參數交叉分析、火情異常分析、瓦斯爆炸三角形分析、采空區三帶動態分析等；“一張圖”展示分析數據、設備運行狀態等。

• 1、監測主機防爆型式：礦用本質安全型；

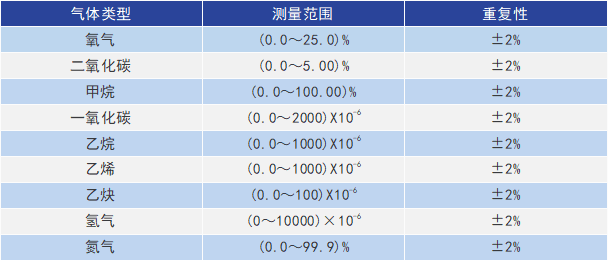

• 2、監測主機性能指標：
  •
• 3、電源參數：工作電壓： 12V DC；工作電流：≤1A。
• 4、監測系統數據接口：
  • 1)以太網光信號：2路，傳輸速率：100Mbps；
  • 2)以太網電信號：1路，傳輸速率：10/100Mbps自適應；
  • 3)RS485信號路數：1路，最大傳輸距離不小于2km；
  • 4)輸出無源干節點；
• 5、監測容量：束管路數8/16/32路可選。

• 1、可分析CH4、CO、O2、CO2、C2H2、C2H4、C2H6、H2、N2九種氣體的體積比濃度。
• 2、系統具備多路采集功能，一套火情監測裝置主機可以同時監測≥8路氣樣。
• 3、系統應具有自動化集中控制功能，采用抽氣策略可編程技術，用戶可制定監測頻率及時間，也可設定固定通道監測，并可根據現場狀況智能進行多通道氣體檢測資源調度；采用異常診斷和自動維護技術，可實現束管自動清洗。
• 4、系統具有采空區三帶進行動態分析與展示功能，能準確判定采空區散熱帶、氧化帶和窒息帶的位置，如果出現異常趨勢，可及時進行定位，可采取防范措施進行提前防控。
• 5、監測主機具有濾水器自動排水功能，應具有束管管路自動清洗功能，氣體濃度檢測功能支持手動和自動操作，自動操作時能實現無人值守。
• 6、監測主機具備同時對多路束管氣體濃度檢測、氣路切換、束管采樣控制等的功能，并且無需額外采樣控制設備，即可實現氣路自動切換，自動測量各監測點氣體濃度。

• 1、精準監測：先進的激光檢測技術功耗低，支持監測主機井下工作，氣體采樣距離短、減少干擾，可快速、精準、穩定監測特征氣體；
• 2、智能預警：針對不同煤質特性，提供定制化煤層自然發火檢測服務和火情預警算法模型；
• 3、穩定可靠：激光檢測方法不受現場溫濕度等干擾，性能穩定，使用壽命長，免維護；
• 4、拓展性強：系統與礦用光纖（電纜）感溫系統進行融合，實現多源火災信息的統一采集、分析、預警和智能聯動，實現煤礦內外因火災精準監測。
• 5、設備可控：本安型激光火情束管監測主機、隔爆型分布式光纖測溫主機（選配）、抽氣采樣泵、電源控制柜等主要設備均為山西新思備生產，保障設備維護。
